1.高壓噴射灌漿防滲技術(shù)

高壓噴射灌漿防滲技術(shù)的原理是通過(guò)高壓裝置將配制好的混凝土材料噴射到土體內(nèi)，使混合漿液與內(nèi)部土粒凝結(jié)融合形成穩(wěn)定的抗?jié)B結(jié)構(gòu)體，從而起到有效抗?jié)B作用。高壓噴射灌漿防滲技術(shù)的優(yōu)點(diǎn)在于能夠有效提高原有土體與填充漿液之間的結(jié)合度，從而起到抗?jié)B效果。同時(shí)高壓噴射灌漿防滲技術(shù)的整體應(yīng)用成本與傳統(tǒng)加固技術(shù)相比更低，具有施工工藝簡(jiǎn)單、操作便捷等優(yōu)勢(shì)，因而近年來(lái)在水利項(xiàng)目施工中的頻率非常高。

高壓噴射灌漿防滲技術(shù)的施工流程包括材料配制、鉆孔、灌漿、檢驗(yàn)四部分。首先施工單位需要根據(jù)設(shè)計(jì)方案選擇適合的材料配制化學(xué)漿液，本工程中使用的化學(xué)漿液為硅酸鹽水泥漿液，采用P.042.5普通硅酸鹽水泥、水、氯化鈣和三乙醇胺試劑等速凝劑混合攪拌制成。在配制好混合漿液后即可進(jìn)行鉆孔施工，按照設(shè)計(jì)方案選取適合的點(diǎn)位做好標(biāo)記，使用高性能鉆頭按照點(diǎn)位向內(nèi)鉆進(jìn)。鉆孔結(jié)束后還要對(duì)孔洞進(jìn)行清潔，采用高壓裝置對(duì)孔洞進(jìn)行噴水沖洗，確?？锥吹撞繜o(wú)任何泥沙、雜質(zhì)殘留，在沖洗結(jié)束后需要進(jìn)行沉渣厚度檢測(cè)，確保沉渣厚度符合施工要求標(biāo)準(zhǔn)。在清孔過(guò)程中保持水流壓力適宜，并在沖洗結(jié)束后檢查內(nèi)部孔洞是否存在裂縫，確認(rèn)無(wú)誤后即可將配制好的混合漿液放置在高壓噴射裝置內(nèi)并噴射到縫隙中，等待靜置后檢測(cè)結(jié)構(gòu)穩(wěn)定性，滿足要求后即可完成抗?jié)B灌漿施工。

2.防滲墻施工技術(shù)

防滲墻是水利工程常見(jiàn)的抗?jié)B結(jié)構(gòu)，主要起到防水、防滲透、支護(hù)等作用。防滲墻主要使用黏土材料制成，建設(shè)防滲墻前需要對(duì)黏土材料質(zhì)量進(jìn)行精確檢查，確保黏土材料壓實(shí)度在95%以上、含水量不能超過(guò)20%。本工程抗?jié)B墻選定深度為30cm、寬度為40cm。抗?jié)B墻施工時(shí)容易出現(xiàn)局部部位抗?jié)B性不足的問(wèn)題，導(dǎo)致出現(xiàn)滲透現(xiàn)象，因而在施工中可以額外使用高位噴射灌漿技術(shù)進(jìn)行加固處理，從而提高防滲墻的抗?jié)B透性能。

本工程采用多頭深層攪拌水泥土成墻技術(shù)進(jìn)行施工，施工前首先根據(jù)施工方案對(duì)攪拌樁點(diǎn)進(jìn)行定位，并安排施工設(shè)備進(jìn)場(chǎng)抵達(dá)指定位置，對(duì)設(shè)備和樁點(diǎn)進(jìn)行定位校準(zhǔn)，務(wù)必保證縱向、橫向誤差和垂直度均在5mm以內(nèi)。確認(rèn)無(wú)誤后將設(shè)定好的攪拌樁通過(guò)焊接方式進(jìn)行固定，并在固定時(shí)將樁機(jī)軸線與設(shè)定抗?jié)B墻軸線保持重合。多頭深層攪拌水泥土成墻施工時(shí)需要注意，務(wù)必保證施工面寬度在4m以上，設(shè)定溝槽寬度在0.8m以上，深度在1m以上。鉆孔后清潔后將水泥漿液注入孔洞中，并將準(zhǔn)備好的樁體插入孔洞，樁體間距按照抗?jié)B墻的整體寬度和厚度決定即可。完成樁體安裝后還要進(jìn)行搭接施工，搭接部位選擇的混凝土型號(hào)至少應(yīng)當(dāng)比抗?jié)B墻混凝土型號(hào)更高，由于搭接部位出現(xiàn)滲漏的概率較高，因而除提高混凝土質(zhì)量外還需要額外設(shè)置止水帶，避免搭接部位出現(xiàn)滲水現(xiàn)象。

3.抗?jié)B材料處理技術(shù)

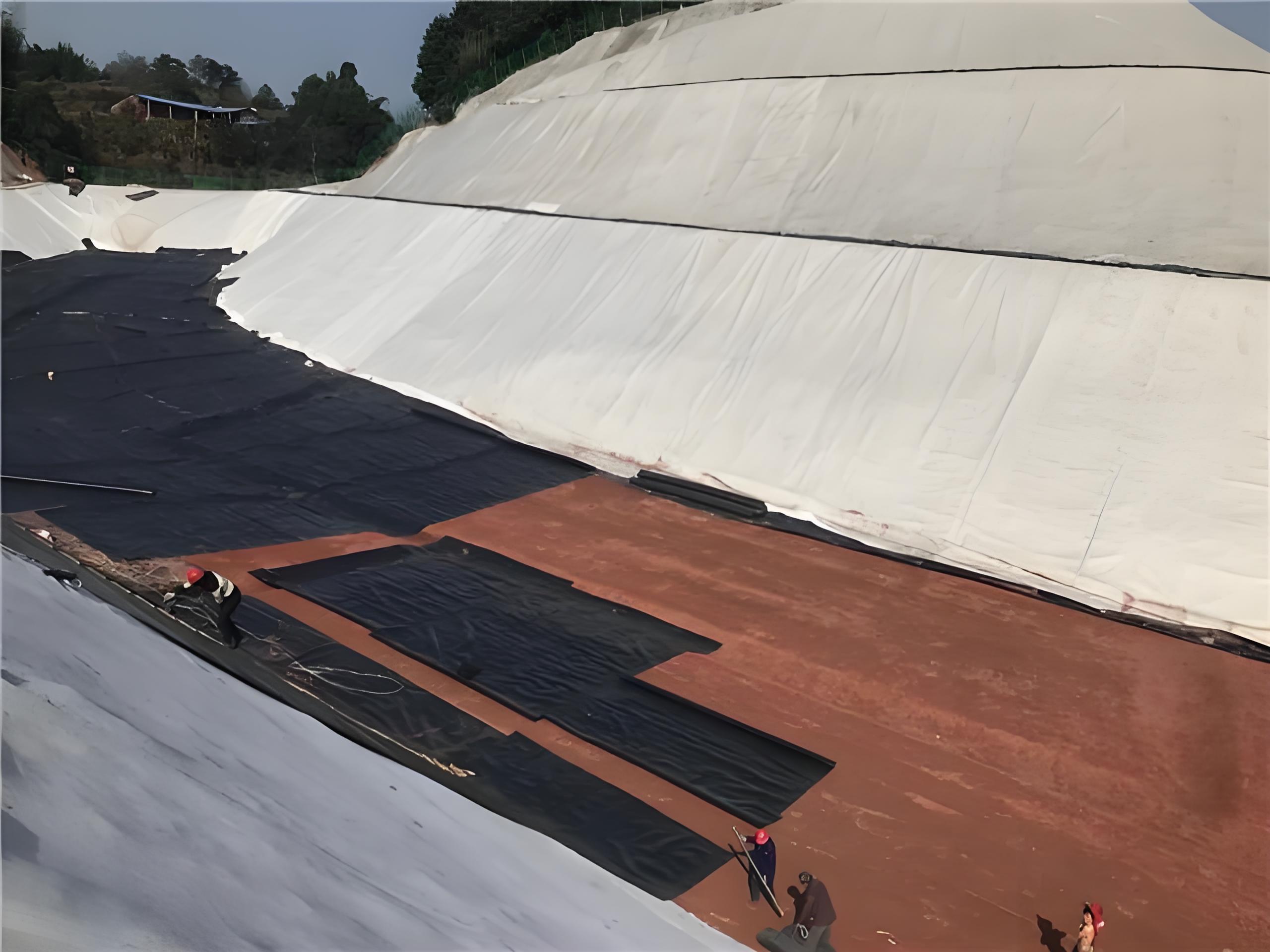

水利工程常用抗?jié)B材料包括聚氨酯材料、抗?jié)B混凝土和防滲膜等，聚氨酯材料具有較強(qiáng)抗水性能，將聚氨酯材料均勻噴涂在水利設(shè)施表面能夠形成一層防水膜，從而起到防水效果。而抗?jié)B混凝土與傳統(tǒng)混凝土材料相比具有更好的抗?jié)B透性能，抗?jié)B混凝土的抗?jié)B等級(jí)在P6以上，在制作時(shí)通過(guò)改變混凝土材料的密實(shí)度、孔隙結(jié)構(gòu)從而提高抗?jié)B性能。通常在抗?jié)B混凝土的制作中往往適當(dāng)加入一定量的外加劑，外加劑具有低堿、低水化熱等性能，能夠有效提高抗?jié)B透能力。防滲膜同樣是水利工程施工的重要材料之一，將防滲膜通過(guò)高壓噴涂的方式涂抹在水利設(shè)施表面能夠有效起到防水效果， 同時(shí)通過(guò)防滲膜還能夠?qū)υO(shè)施表面的缺陷和裂縫加以修補(bǔ)，從而保證水利設(shè)施的完整性。但防滲膜存在使用壽命短、容易損壞等問(wèn)題，因而采用防滲膜作為抗?jié)B方式時(shí)需要定期養(yǎng)護(hù)，確保防滲膜質(zhì)量合格。

4.混凝土抗?jié)B施工技術(shù)

混凝土作為水利工程施工中最主要的施工材料，在配制時(shí)需要加強(qiáng)抗?jié)B處理，選擇品質(zhì)合格的材料保證抗?jié)B性能滿足要求。對(duì)于混凝土材料的穩(wěn)定性和強(qiáng)度具有重要影響，因此施工單位要對(duì)混凝土材料配制原材料進(jìn)行嚴(yán)格把控，混凝土制作中使用的水泥、骨料、粉煤灰、砂礫等各項(xiàng)材料都需要經(jīng)過(guò)嚴(yán)格審查，從根源上解決混凝土材料的質(zhì)量問(wèn)題。例如在配制時(shí)可選擇硅酸鹽水泥作為原料，以此來(lái)有效提高混凝土的抗?jié)B性和抗裂性，同時(shí)在配制中可適當(dāng)加入膨脹劑，避免在后續(xù)澆筑、養(yǎng)護(hù)過(guò)程中產(chǎn)生裂縫影響混凝土自身抗?jié)B性能?；蛟谂渲茣r(shí)加入適量引氣型外加劑，在混凝土內(nèi)部生成大量氣泡，阻斷混凝土內(nèi)部毛細(xì)管通路起到抗?jié)B效果。
